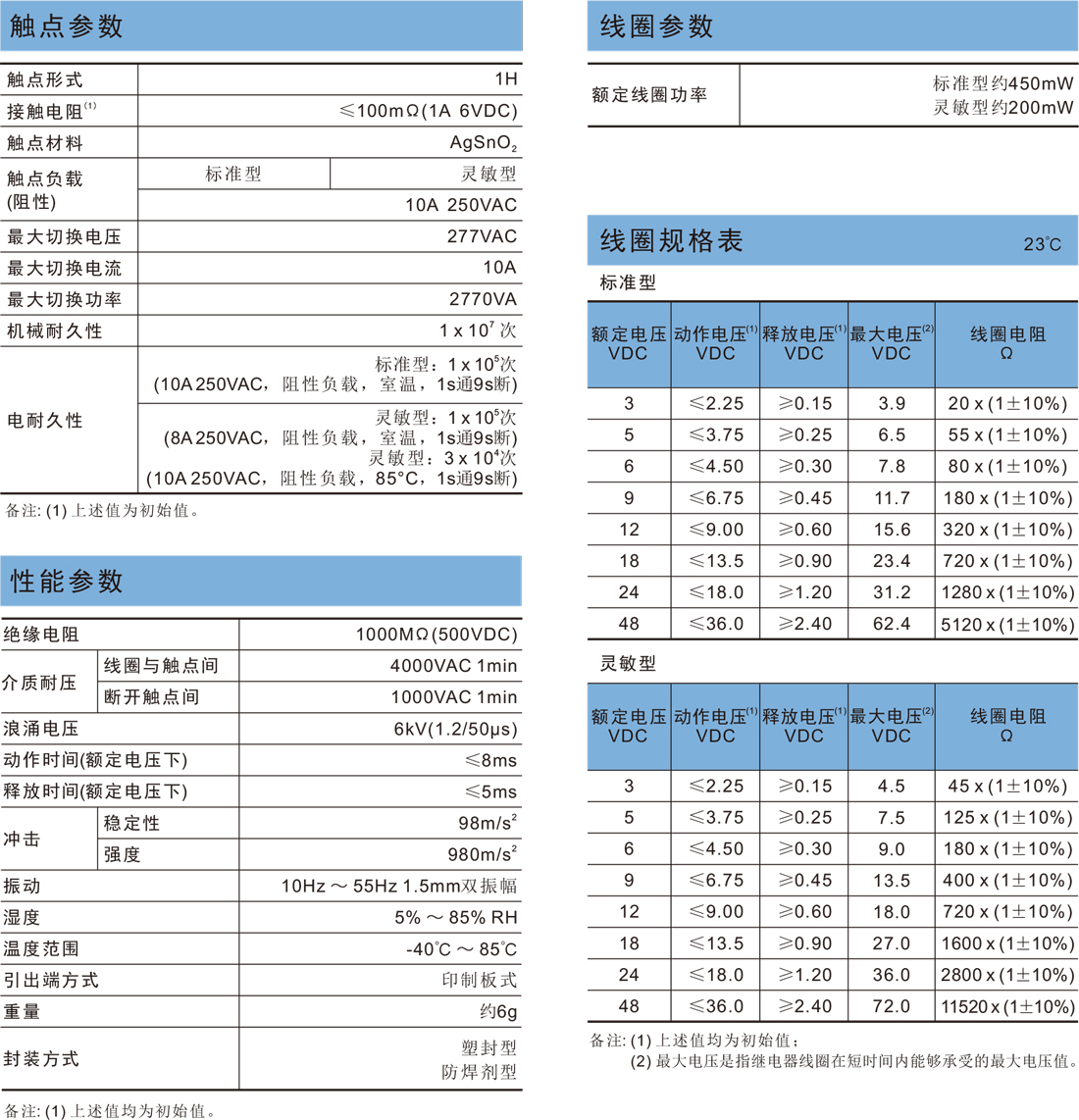

JT32FV-G超小型中功率继电器

备注:

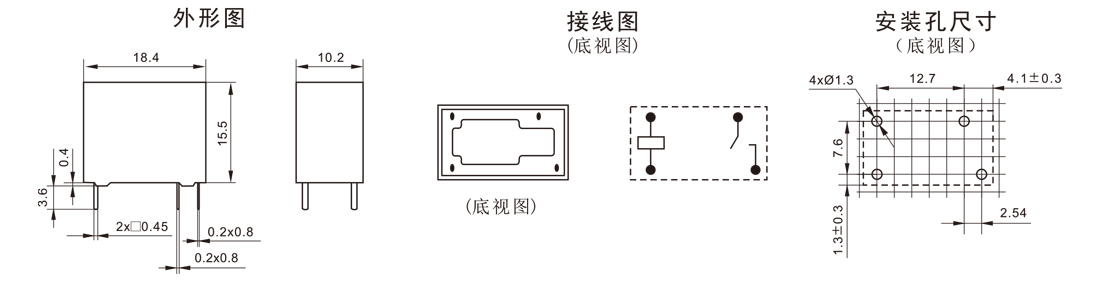

(1)产品外形图的引脚标注尺寸为沾锡前尺寸(沾锡后会变大)，安装孔尺寸为推荐的PCB板孔的设计尺寸，具体PCB板孔设计尺寸可根据产品实物进行测绘、调整:

(2)产品部分外形尺寸未注尺寸公差，当外形尺寸<1mm，公差为土0.2mm;当外形尺寸在1mm~5mm之间时，公差为士0.3mm;当外形厅寸>5mm，公差为士0.4mm:

(3)安装孔尺寸中未注尺寸公差为士0.1mm:

(4)网格宽度为2.54mm。

备注:

(1) 在洁净环境（不含H₂S、SO₂、NO₂、粉尘等污染物）下使用时，推荐使用防焊剂型产品；在污染环境（含一定量的H₂S、SO₂、NO₂、粉尘等污染物）下使用时，推荐使用塑封型产品，并在实际使用中进行确认；

(2) 当继电器装入PCB板后，如需进行整体清洗或表面处理，请与我司联系，以便商定合适的焊接条件、合适的产品规格；

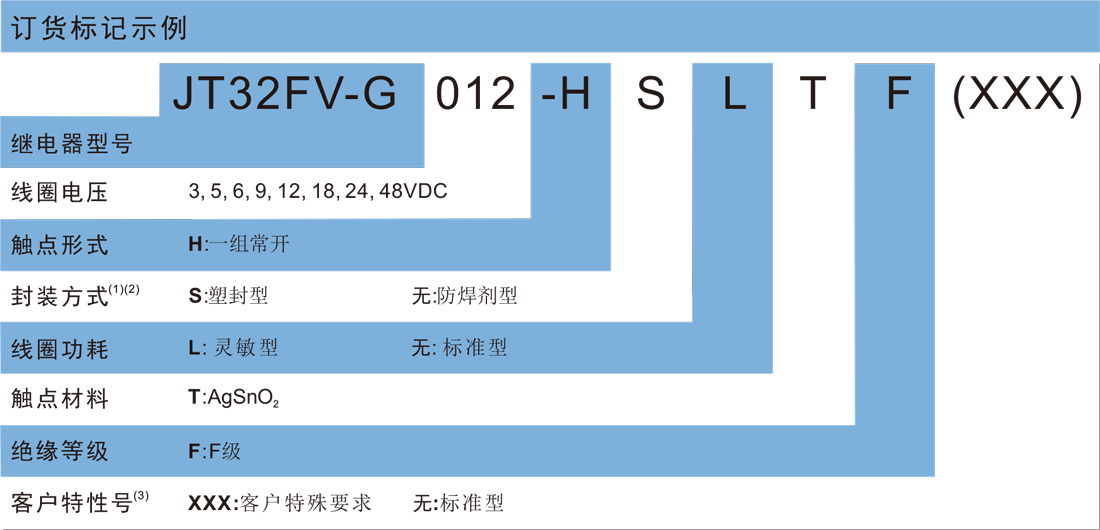

(3) 客户特殊要求由我司评审后，按特性号的形式标识。例如:(335)表示产品能满足IEC60335-1(GWT)规定。
